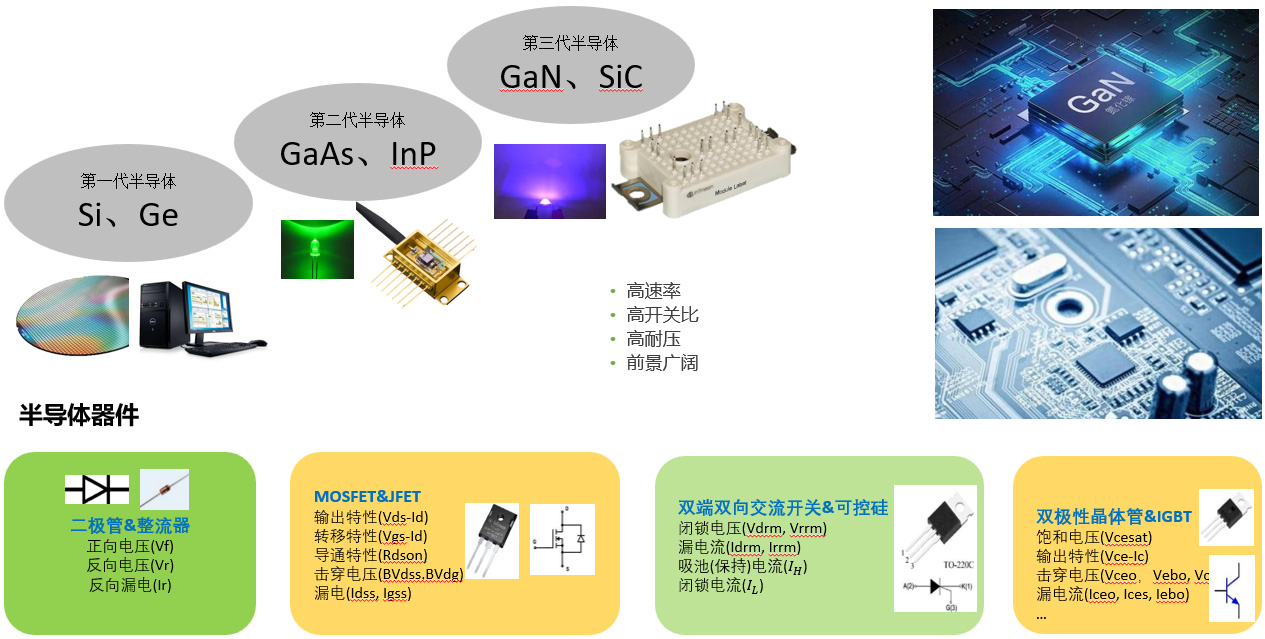

半導體生產流程涵蓋晶圓制造、晶圓測試、芯片封裝和封裝后測試這四個工序，測試需求貫穿始終。特別是越高端、越復雜的芯片對測試的依賴度越高，每個工序、每個環節都不允許有偏差，測試的完整性直接關系到最終電子產品的品質。隨著5G、大數據、人工智能等新興市場的崛起，半導體器件的日益復雜化，將驅動對更高性能的測試需求。在此背景下，全球半導體測試企業紛紛革新半導體測試設備及系統，以滿足日益更新的測試需求。
綠測科技助力國家半導體行業戰略布局，致力于打造標準化、規范化、自動化的半導體測試解決方案。
