VectWorks電性能測試軟件是綠測科技基于GtestWorks自動化測試平臺而開發的一款軟件，其引擎基于動態測試腳本執行，這種基礎架構便于輕松、直接配置測試序列，無需關心如何遠程控制儀器的特定知識，只需配置所要測試的項目及試驗等級，具備很高的靈活性。
軟件為用戶提供符合標準的測試模版，可進行遠程參數設置、數據獲取、波形編輯、配置導入導出、報告查看等等，實現復雜測試的自動化。
閉環動態測試
高低壓疊加紋波測試
電源與功放架構
提供從研發到生產的全流程測試解決方案
滿足ISO 16750-2:2023、ISO 21780:2020、GB/T 45120-2024、MBN LV124-1 2013、MBN LV148 2013、 VW 80000 2021等標準要求
一鍵設置/執行標準要求，完成自動化測試
符合疊加紋波參考測試校驗要求
支持多標準切換測試
提供參數配置指引
兼容性高，支持多儀器組合控制
支持自定義配置儀器
支持遠程參數配置
測試配置導入導出
支持賬號權限管理
管理員賬號可自定義測試參數
一鍵生成測試報告
可導出PDF、CSV、Word、Excel等格式
動力系統部件、底盤系統部件、車身電子部件等
EOL測試、研發驗證測試、可靠性測試等
VectWorks 3.0電性能測試軟件支持ISO 16750-2:2023、ISO 21780:2020、GB/T 45120-2024、MBN LV124-1 2013、 MBN LV148 2013、 VW 80000 2021等標準測試。
| 測試項目 | 測試能力 |
| 4.1 General | |
| 4.2 Direct current (DC) supply voltage | |
| 4.3 Overvoltage | |
| 4.4 Superimposed alternating voltage | |
| 4.5 Slow decrease and increase of supply voltage | |
4.6 Discontinuities in supply voltage- 4.6.1 Drops or interrupts in supply voltage 4.6.1.1 Momentary drop in supply voltage | |
| 4.6.1.2 Micro interruption in supply voltage | |
| 4.6 Discontinuities in supply voltage-4.6.2 Reset behaviour at voltage drop | |
| 4.6 Discontinuities in supply voltage-4.6.3 Starting profile | |
| 4.6 Discontinuities in supply voltage-4.6.4 Load dump | |
| 4.7 Reversed voltage | |
| 4.8 Ground reference and supply offset | |
| 4.9 Open circuit tests | |
| 4.10 Short circuit/overload protection | |
| 4.11 Withstand voltage | |
| 4.12 Insulation resistance | |
| 4.13 Electromagnetic compatibility | +EMC test system |
| 測試項目 | 測試能力 |
| E-01 Long-term overvoltage | |
| E-02 Transient overvoltage | |
| E-03 Transient undervoltage | |
| E-04 Jump start | |
| E-05 Load dump | |
| E-06 Ripple voltage | |
| E-07 Slow decrease and increase of the supply voltage | |
| E-08 Slow decrease, quick increase of the supply voltage | |
| E-09 Reset behavior | |
| E-10 Brief interruptions | |
| E-11 Start pulses | |
| E-12 Voltage curve with vehicle electrical system control | |
| E-13 Pin interruption | |
| E-14 Connector interruption | |
| E-15 Reverse polarity | |
| E-16 Ground potential difference | |
| E-17 Short circuit in signal cable and load circuits | |
| E-18 Insulation resistance | |
| E-19 Quiescent current | |
| E-20 Dielectric strength | |
| E-21 Backfeeds | |
| E-22 Overcurrents | |
| E-23 Equalizing currents of multiple supply voltages | |
| E-24 ON/OFF durability testing |

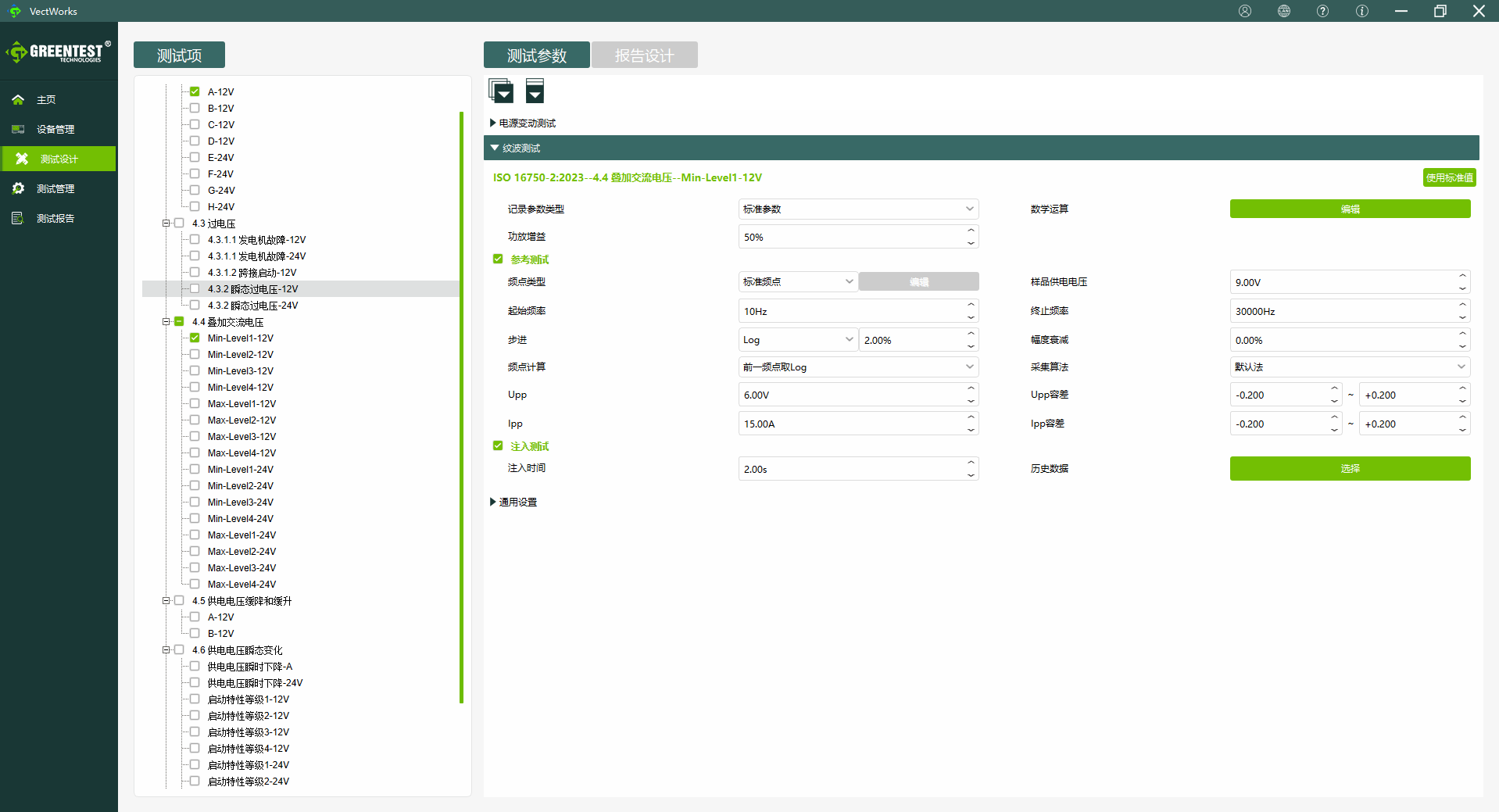

? 多參數設置
支持電壓幅值、邊沿時間（上升/下降）、持續時間等關鍵參數獨立設置，覆蓋信號時序與電氣特性的精細化調控
? 多波形輸出
涵蓋直流（DC）、正弦波、三角波、方波等標準波形，滿足多樣化信號模擬需求
? 波形序列編輯
支持不同波形在時域的無縫拼接，通過可編程序列實現復雜波形合成，確保過渡相位連續性與輸出穩定性
? 閉環動態測試
集成實時監控與動態反饋機制
? 覆蓋高壓、低壓測試

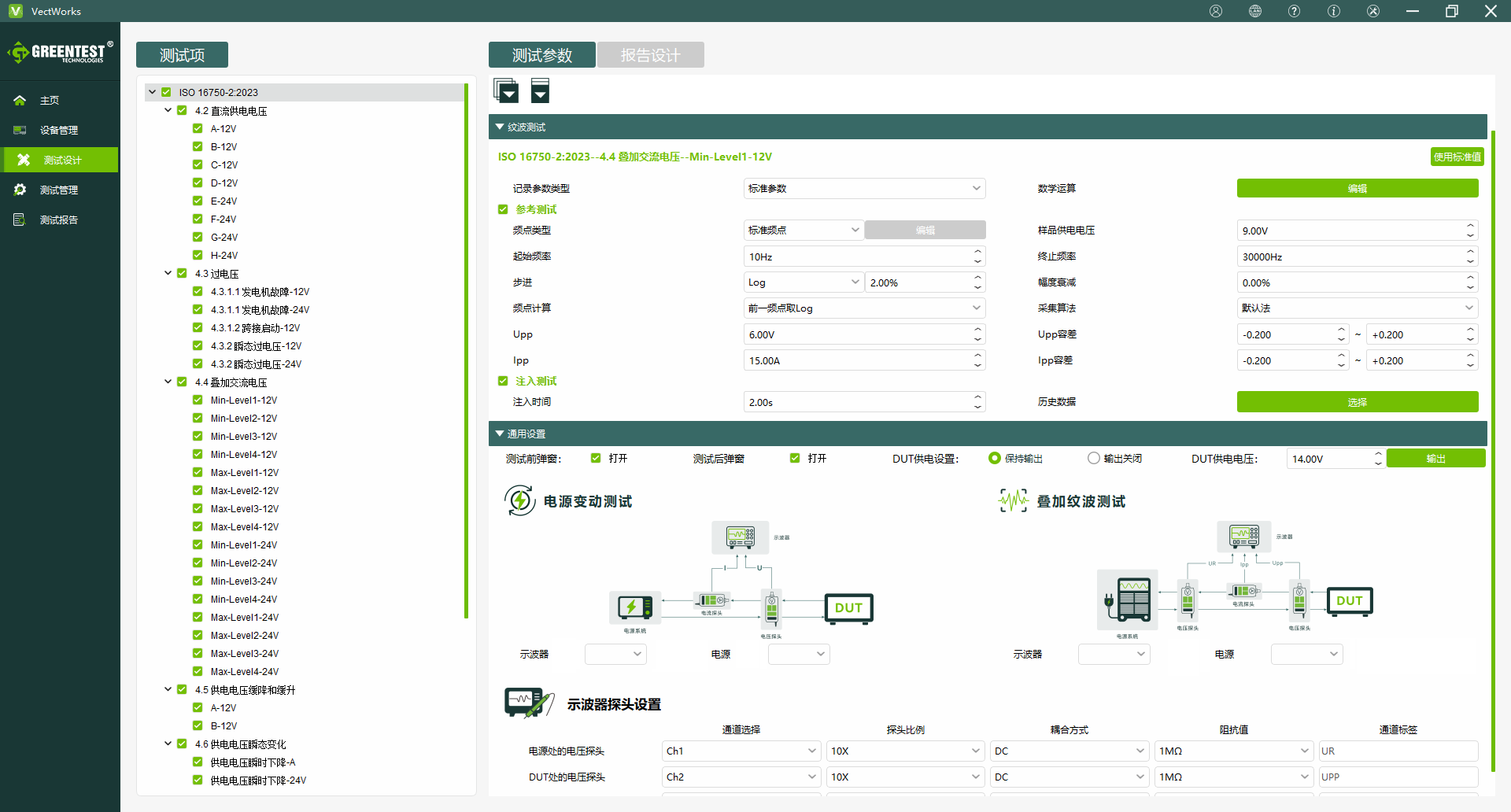

支持高低壓疊加紋波測試
? 多架構兼容
兼容雙極性電源與功放架構方案
? 標準符合性
完全遵照ISO 16750-2:2023、ISO 21780:2020、GB/T 45120-2024校驗要求（含Upp/Ipp監控）
? 導入導出
可導入導出測試配置和測試數據，支持Word、PDF、Excel、CSV等多種格式
? 標準化的測試模版
內置符合多種標準的測試配置模版，測試模版可自定義修改
? 環境設備集成
支持集成溫濕度環境試驗箱等設備，實現環境控制-電氣特性一體化測試
