眾所周知TS8980是目前R&S公司推出的一套射頻一致性測試系統，該系統集成了GSM, WCDMA, LTE, NR的測試功能，是目前業內唯一一套能同時兼容2/3/4/5G的射頻測試系統，滿足3GPP測試規范51.010-1, 34.121, 36.521-1, 36.521-3, 38.521-1, 38.521-3, 38.521-4, 38.533的測試要求。

TS8980測試系統已成為各大測試認證實驗室、芯片廠家、手機研發及生產廠家必不可少的測試設備，所以對它的維護就及其重要。下面列出系統的常見故障和處理方法供廣大用戶參考，以便更好的維護設備，降低故障率，減少宕機時間。

我們在系統使用中總是會遇到這樣或那樣的問題，下面詳細列出常見的故障和處理方法。

在Contest Test System Configuration

里找不到相應的儀器

圖1

1. 溫箱沒有找到，有以下幾種情況：

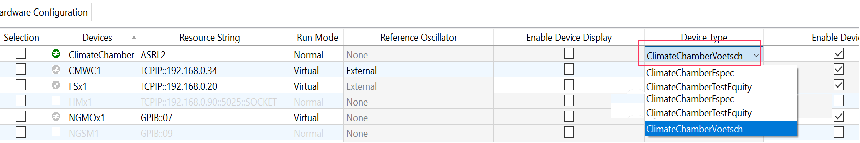

a.) 配置文件里所選溫箱的類型不對，例如本來是espec的溫箱卻選成了voetsch;

圖2

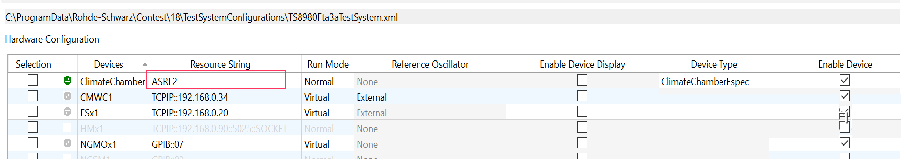

b.) 所選控制端口不對，如本來溫箱是用GPIB接口控制的，卻選擇了串口;

圖3

c.)溫箱沒有開機.

2.CMWC找不到，或者測試時顯示不能initialize cmwc,有以下幾種情況：

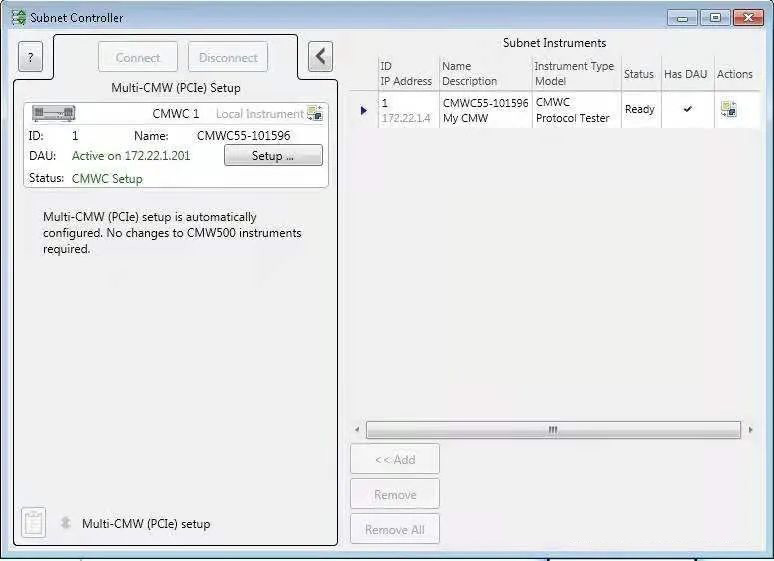

a.) CMWC Base 啟動沒有完成，點開CMWC任務欄，看看圖4中status是不是ready? 如果顯示not ready 或者busy，則需要點開藍白色的CMW Base界面，如圖5所示。看看fireware是否停留在wait狀態。如果是，則需要點擊右上方的continue按鈕，讓fireware刷完，然后再重啟一次CMWC, 這次刷新完。

圖4

圖5

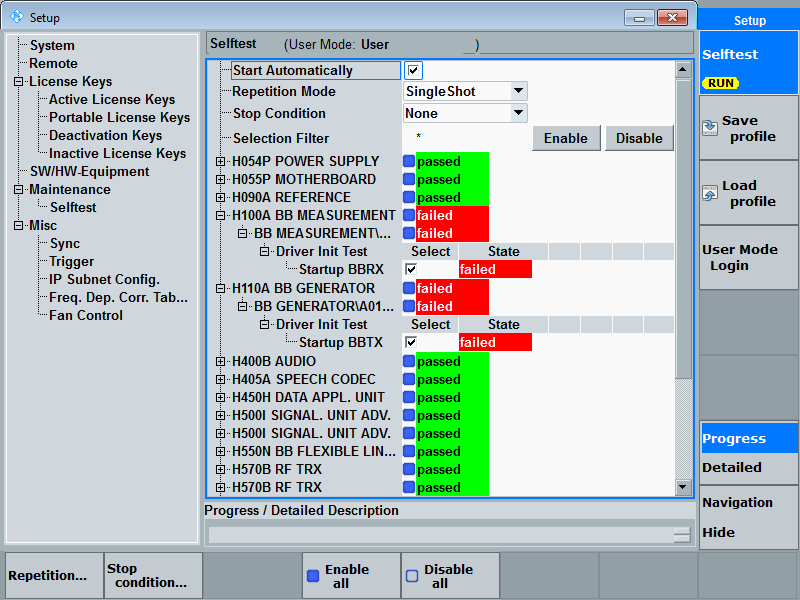

b.)  CMWC, CMW500啟動過程中有些板卡沒有識別出來，出現紅色warning提示，如圖6所示。這時需要關掉CMWC,單獨打開每臺CMW500做自檢，看看是哪臺CMW500出現問題，如果重刷fireware問題還存在，則需要聯系R&S技術服務人員。


圖6

c.) CMWC上面沒有安裝與contest 對應版本的 watchdog 。

d.) CMWC上面lan remote網卡IP地址沒有設置成：192.168.0.34。

e.) CMWC上面防火墻沒有關閉，關掉防火墻。

3. FSW或者SMW沒有找到，主要是以下兩種情況：

a.) IP地址沒有設對，把FSW,SMW的IP地址設成與test system configuration 對話框里的IP一致。

b.) FSW 或者SMW沒有啟動完成，重啟儀表。

4. NRP功率探頭不能識別,主要有以下幾點：

a.) 探頭的USB線沒有插在系統的電腦上，而是插在CMWC或者其他儀表上。

b.) 探頭的resource string 或者sn號設置錯誤，如下圖7所示：

圖7

5. SSCU3A/3B 不能識別，主要有以下幾種情況：

a.) SSCU3A/3B后面板的網線沒有接好；

b.) 給SSCU供電的直流電源PSSU 的開關沒有打開，PSSU在機柜后面的上方；

c.) SSCU沒有啟動完成，前面板的status燈不是綠色，而是黃色或者紅色，這種情況需要聯系R&S技術服務人員；
