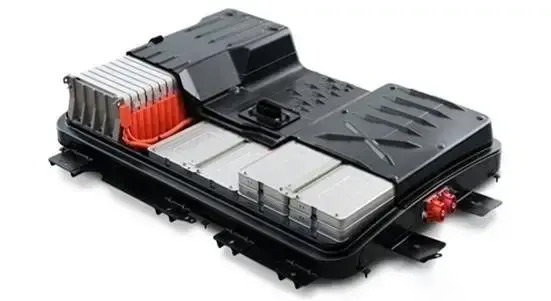

一、動力電池是新能源汽車的核心部件，為整車提供能源，目前使用的電池為鐵系鋰電池和三元鋰電池等。它由電池模塊、箱體、電池管理系統（BMS）、高低壓線束等組成。

電池管理系統的具體功能：保護電池，防止過充電、過放電、電壓均衡功能、防止過熱、計算剩余電量、計算電池壽命、故障診斷。監控內部電池模塊的電壓、電流、溫度、內阻等工作狀態參數，通過這些參數來判斷目前電池狀態、允許充放電的功率等，并將其發送給整車控制器。

BMS參與電池在充放電過程中的熱管理，因為電池在充放電過程中會產生熱量，如果不能及時的散發出去，會影響電池的可放電率，同時，電池的溫度過低會導致電池放電能力下降。

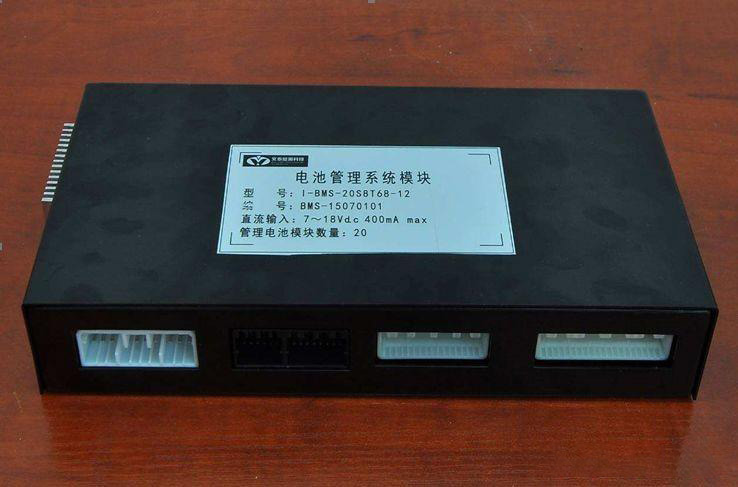

二、電池管理模塊采用主從機的結構，從機安裝在動力電池箱內，用于采集箱體中電池模塊的參數，當電池模塊內部單體電池出現一致性差異時，將啟動均衡功能，確保模塊內單體電池的一致性。主機接收從機模塊發送的信息，采樣總電流、電壓、計算剩余電量SOC和預測電池的健康程度SOH，并向整車控制器發送信息。

當電池出現欠壓、過壓、內部高溫時，會導致電池安全性能變差，嚴重時會導致事故的發生，電源管理系統將發出“警報”，出現一般警報時，車輛可以行駛，當出現嚴重報警時，不允許行駛。

在一些車輛上通過儀表的自診斷提供的信息可以發現具體那一節電池電壓出現異常。也可以通過診斷軟件監控。

三、為什么電池模塊電壓過低會使動力電池組整個系統的能量變低？

1.動力電池由上百個電池模塊串并聯而成，由于電池存在“木桶效應”，即電池組特性由最差電池決定。比如電池模塊放電下限為2.5V，當電池管理系統采集到某一個電池模塊電壓過低，為了保護整個動力電池組，延長壽命，BMS會切斷整個動力電池組的動力輸出，并顯示“欠壓保護”。

四、高壓環路互鎖管理功能

1. 在電池箱的動力輸出端需要通過高壓插接件連接動力線纜，BMS的高壓環路互鎖功能可檢測插接件是否有松動現象，如果出現松動會做出相應的處理。BMS控制器會發送信號（方波或高電平信號）同時接收此信號，如果接收成功即證明環路互鎖正常，反之異常，

五、 電纜絕緣監測功能

1.BMS會檢測總正和總負對車身搭鐵的絕緣值，如果出現阻值低則上報故障并斷開高壓連接。BMS上高壓電需要電機控制器允許上高壓請求，再通過儀表CAN線檢測到鑰匙的START信號,整車控制器得
